SOLICITACIONES A CONSIDERAR EN LOS PUENTES: Parapetos, Postes, Pasamanos, Barreras.


Entre las diversas solicitaciones que se deben considerar en el diseño de los puentes se tiene: El peso propio, la carga viva el impacto, el trenado, el viento, la fuerza de la corriente de agua, la subpresión,la fuerza centrifuga, el sismo y otras particulares como ser el choque de los hielos etc.

Las magnitudes de estas solicitaciones están basadas en datos empíricos y están definidas en normas o reglamentos para el diseño de los puentes
En el presente texto se usan las normas A A S.H.T.O. (American Asociation of State Highway and Transportation Ofticials) cuya aplicación fundamental es para puentes camineros.

Peso propio.- Esta es una carga que debe ser definida previo predimensionamiento de la estructura y en ningún caso debe ser menospreciada y tampoco exagerada ya que la limitación de longitud de vanos fundamentalmente se debe al peso muerto de las estructuras

Para el prediseño se tiene una serie de datos que guardan relación con obras que ya han sido construidas.

La carga muerta de la superestructura generalmente esta constituida por las vigas, la losa y los diafragmas que constituyen lo que mas propiamente se denomina la carga muerta permanente. Y complementarias a estas se tienen: Las aceras, los postes, los pasamanos, la capa de rodadura, tuberías, cables y otros servicios públicos.

La carga muerta de la infraestructura la constituyen su coronamiento, elevación y fundación.

Carga viva.- Esta constituida por los vehículos tipo que se detallan a continuación, ya que la carga de los peatones y fuerzas complementarias generadas por estos mismos se consideran como otros [temes en el presente capitulo.

En todos los casos, la permanencia de la carga viva sobre los puentes es en general inferior a las 24 horas.

El reglamento A.A.S.H.T.O. distingue dos tipos de carga viva: CAMIÓN TIPO que se toma como carga única por cada (aja de trafico y su correspondiente CARGA EQUIVALENTE que reemplaza al camión tipo al haberse sobrepasado una determinada longitud.

Camiones tipo.- Adoptando la nomenclatura del sistema internacional, se distinguen: los tipo M y los MS.

Los camiones M están formados por dos ejes de ruedas espaciados a 4.3 m. (ver figura 42) con las ruedas delanteras pesando la cuarta parte de las traseras. Cada eje consta de dos ruedas las que están espadadas a 1.8 m.

Pertenecen a este grupo el M18 y M13.5 cuyos pesos son respectivamente de 20 y 15 toneladas inglesas (cada tonelada inglesa tiene 2000 libras). En unidades del sistema internacional los pesos de los ejes son los que se detallan en la figura 42.

Los camiones MS están formados por un camión M y su acoplado S, es decir que el M es el detallado anteriormente y su acoplado corresponde a la adición de un eje trasero cuya separación es variable entre 4.3 y 9.0 m. (ver figura 44).

Pertenecen a este grupo el MS18 y MS13.5 con pesos en toneladas inglesas de 36 y 27 respectivamente.

En todos los casos incluida la carga equivalente, el ancho mínimo de cada faja de trafico para el diseño es de 3 m. pudiendo alcanzar un máximo de 4.5 m.

Parapetos, postes y pasamanos.- Se prevén en los bordes de las aceras o directamente de la calzadas para proteger a los peatones o a los vehículos. En algunos casos se prevén parapeto; vehiculares entre la calzada y la acera y al borde de la acera postes y pasamanos peatonales.

a) Parapetos y barreras vehiculares.- Cuando el propósito de la vía es para uso exclusivo de vehículos, se debe prever en el puente parapetos de hormigón, metal o madera o una combinación, de forma tal que garantice que el vehículo no salga del puente y asimismo sufra mínimo, para Ib que es aconsejable darte continuidad y buenos anclajes, cuidando la estética del puente.

En estos casos el reglamento A.A.S.H.T.O. recomienda tomar una fuerza horizontal total de 45 Kn., la misma que puede ser fraccionada como se puede ver en la figura 55 donde se muestran algunos casos frecuentes.

Esta carga se la aplica perpendicularmente a la dirección del tráfico y concentrada ya sea en los postes o al medio de las barreras según cuál sea el elemento que se está diseñando.
La altura máxima de las protecciones debe llegar a 0.7 m. y si lleva parapeto, este a 0.45m



                          Figura 55 Parapetos y protecciones para puentes de autopista

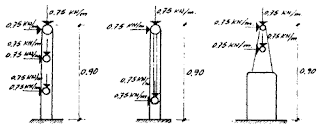

           Figura 56.- Postes y pasamanos para pasarelas




                                                Figura 57.- Parapetos, postes y pasamanos mixtos.

b) Postes y pasamanos peatonales.- Estos se disponen en pasarelas o puentes de ciudad donde las aceras y calzada coinciden con la sección de las calles. Sin embargo lo correcto es separar la calzada con los parapetos detallados en el ítem a y al borde de la acera los del ítem b.

En los pasamanos peatonales se aplican simultáneamente cargas distribuidas de 0.75 Kn/m. en el sentido vertical y i 0.75 Kn/m. en el horizontal.

La altura del pasamanos superior debe llegar a 0.9 m., ver figura 56.
c) Parapetos, postes, barreras» y pasamanos mixtos.- Tratándose de puentes de dudad en correspondencia con vías que permiten circular a los vehículos con velocidades apreciables o cuando las aceras resultan muy bajas se recomienda hacer los disenos con este tipo de parapetos, en los que hasta los 0.7 m. de altura se aplican las solicitaciones especificadas en el ítem a, en cambio el pasamanos que llega a los 0.9 m. recibe las solicitaciones especificadas en el ítem b (ver figura 57).
